Bequemlichkeit Im Gehäuserahmen integrierte Ringschraubenhalterung
Integrierte Ösenlöcher an der Oberseite des Gehäuserahmens ermöglichen das Anheben des Gehäuses zum Bewegen und Platzieren des Gehäuses mithilfe von Ösenhebemechanismen. Ausführliche Angaben zu den Anforderungen an die Ringschrauben und den Gewichtsgrenzen des Gehäuses finden Sie in der Benutzerdokumentation des Gehäuses.
Einfache Auswahl
Sie müssen nicht stundenlang Dutzende von Teilenummern auswählen und zusammenstellen, um ein einzelnes Gehäuse zu erstellen. Schneider Electric hat es einfach gemacht, indem es sich um die Details kümmert und komplette Gehäuse mit einzelnen Teilenummern bereitstellt.

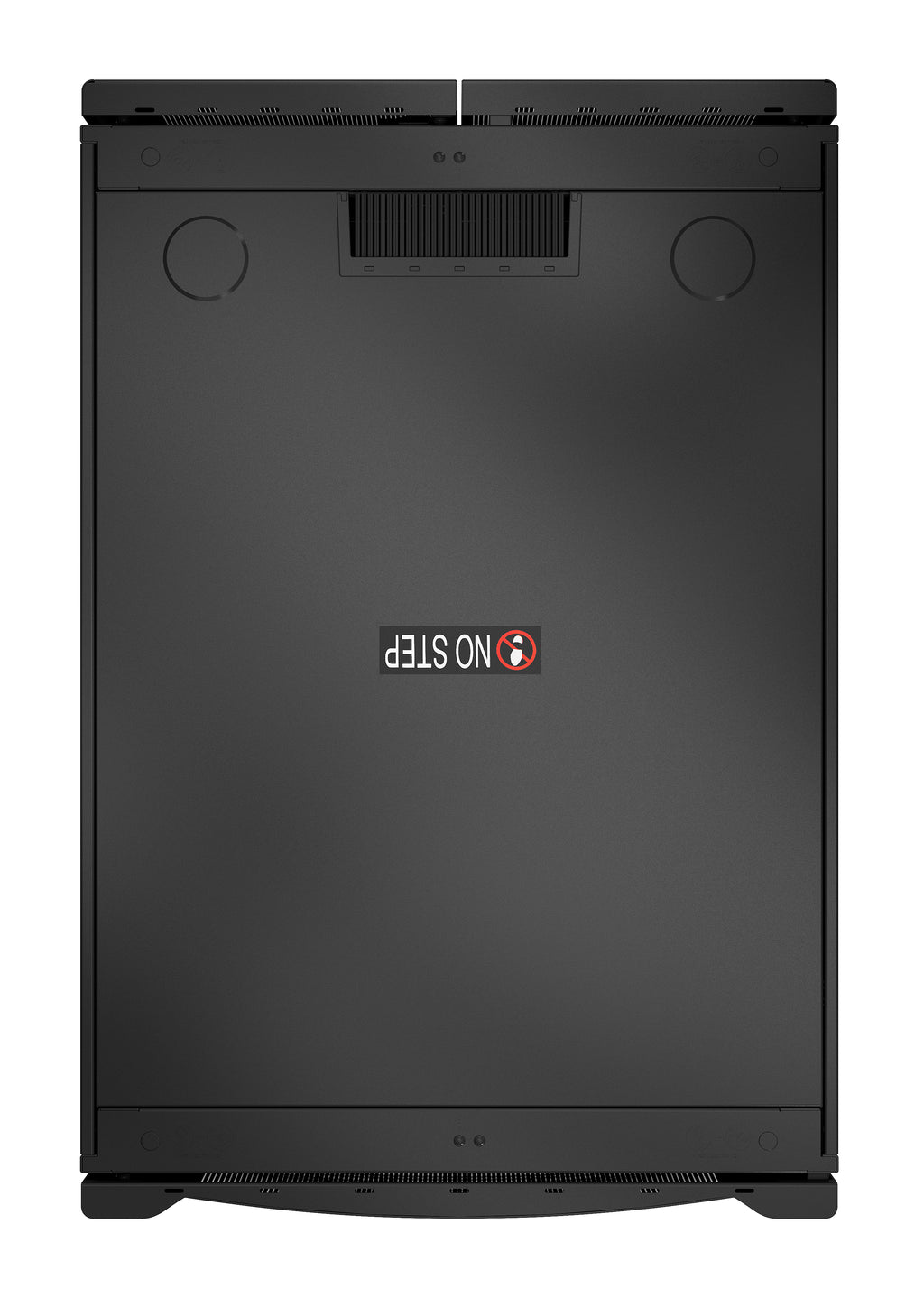

Leicht abnehmbares Dach für den Kabelzugang
Das Dach kann mithilfe einfacher Zugstiftscharniere für den Zugriff während der Geräteinstallation oder sogar bei bereits vorhandener und durch die Kabelöffnungen geführter Verkabelung abgenommen werden. Nach dem Abnehmen lässt sich das Dach umdrehen, um die größeren Kabelöffnungen für Stromverteilungsstecker und -anschlüsse neu zu positionieren.
Kabelzugangsöffnungen mit vorinstallierten Bürsten
Große Kabelzugangsschlitze im Dach ermöglichen den Zugang zum Kabelausgang über Kopf. Das Bodendesign ermöglicht einen ungehinderten Kabelzugang durch einen Doppelboden. Das Dach verfügt über Öffnungen mit vorinstallierten Bürstenleisten an Stellen, die zur Vorderseite des Gehäuses hin ausgerichtet sind, um die Durchführung von Datenkabeln und die Lufteindämmung zu ermöglichen.
Werkzeuge und Hardware zur Gehäuseanpassung im Lieferumfang enthalten
Alle Gehäuse werden standardmäßig mit einer Hardwaretasche geliefert, die Hardware zur Montage der IT-Ausrüstung und Werkzeuge zur einfachen Gehäuseanpassung enthält.
Gerätemontageschienen lassen sich in Patchkabelsysteme integrieren
Die Gerätemontageschienen verfügen neben dem 19-Zoll-EIA-Montagebereich über Null-HE-Montagelöcher. Diese ermöglichen die Installation von Patchsystemen für Datenverteilungskabel (DDC), ohne kritischen Geräteplatz zu beanspruchen. AV- und Netzwerkgehäuse bieten keine Löcher für die Integration von DDC-Kabeln. Für diese Gehäuse sind weitere 1HE-, 2HE- und Null-HE-Optionen mit rückseitigem Gehäuse erhältlich.
Perforierte Vordertür mit gebogenem Profil
Perforierte Vorder- und Hintertüren sorgen für ausreichende Belüftung für Server und Netzwerkgeräte. Der perforierte Bereich der Vordertür ist mit einem gebogenen Profil optimiert, um eine größere Oberfläche zu bieten und eine größere Perforationsabdeckung sowie eine höhere Perforationsbewertung zu ermöglichen.
Halbhohe Seitenwände und Option mit Bürstenleisten zur Durchreiche
Halbhohe Seitenwände mit Schnellverschluss reduzieren Größe und Gewicht und ermöglichen so eine einfache Handhabung und den Zugriff auf die Ausrüstung. Die Seitenwände sind mit einem einzigen Schlüssel zusammen mit den Türen abschließbar. Jetzt sind Seitenwandoptionen mit integrierten Durchgangslöchern und Bürstenleisten verfügbar, um die Verkabelung zu benachbarten Racks in einer Reihe zu verlegen und gleichzeitig eine ausreichende Luftzirkulation aufrechtzuerhalten.
Türen mit Schnellverschluss
Die Vordertür kann auf die gegenüberliegende Seite verschoben oder mit den Hintertüren ausgetauscht werden. Dank des einfachen Abhebedesigns lassen sich die Türen leicht entfernen.
Kompatibilität Kompatibel mit Rack-Systemen von Schneider Electric
Kompatibel mit einer Vielzahl von Rack-Zubehörprodukten von Schneider Electric, um die Erstellung eines kompletten Rack-Systems zu ermöglichen. Konfigurieren Sie Rack-Lösungen mit dem branchenführenden Schneider Electric Design Portal – dem Small IT Solution Designer-Konfigurator mit Überprüfung der Produktkompatibilität und einem nützlichen Gerätekatalog von Drittanbietern, der Ihnen bei der Visualisierung Ihrer idealen Rack-Lösung hilft.
Integriert mit InfraStruxure-Produkten
Die Kühl-, Stromverteilungs- und Kabelmanagementprodukte von Schneider Electric arbeiten nahtlos mit IT-Gehäusen zusammen und bieten ein komplettes Infrastruktur-Supportsystem.
Herstellerneutrale EIA-310 19-Zoll-Rack-Montagekompatibilität garantiert
Herstellerneutrale Montage für garantierte Kompatibilität mit allen EIA-310-kompatiblen 19-Zoll-Geräten. Die „Passt wie angegossen“-Geld-zurück-Garantie gibt Ihnen die Gewissheit, dass alle Ihre EIA-310-E-kompatiblen Rackmount-Geräte physisch in ein NetShelter passen.
Optimiert für Kabelmanagementsysteme mit hoher Kapazität
NetShelter SX-Gehäuse sind für die Verwendung mit Kabelmanagementsystemen mit hoher Kapazität optimiert, die an Gerätemontageschienen im Inneren der Gehäuse befestigt werden, sich an den U-Abständen zur Gerätemontage ausrichten und Kanäle für die Verlegung und Verwaltung der Kabel bereitstellen.
Sicherheit Integrierte elektrische Erdung
Das Dach, die Seitenwände sowie die Vorder- und Hintertüren sind mit dem Rahmen des Gehäuses geerdet. Zur externen Erdung befinden sich am Rahmen zusätzlich acht elektrische Erdungseinsätze.
Entwickelt für verbesserte strukturelle Stabilität
Eine bewährte Rahmenkonstruktion, robuste Montageschienen und Hochleistungsrollen bieten eine statische Tragfähigkeit von 3000 lb (1364 kg) (Nivellierfüße) und eine dynamische Tragfähigkeit von 2250 lb (1023 kg) (Rollen). Die Gehäuse wurden getestet und für die Kombination mit den entsprechenden Verschraubungszubehörteilen zugelassen, um verschiedene seismische Anforderungen zu erfüllen. Die Produktdokumentation zu spezifischen Anforderungen finden Sie auf apc.com.
Beweglichkeit Verstellbare Montageschienen mit unverlierbarer Hardware und schneller Ausrichtung
Die vertikalen Montageschienen können in Schritten von 1/4 Zoll (6,4 mm) eingestellt werden und decken so praktisch jede Montageanforderung für IT-Geräte ab. In die Gehäusemontageschiene und die Seitenstrebe integrierte Funktion zur einfachen Ausrichtung zur schnellen Überprüfung der Ausrichtung ohne Verwendung von Werkzeugen zur Überprüfung der Ausrichtung. Zur schnellen Installation der Geräte sind die U-Positionen vorne und hinten nummeriert.
Vorinstallierte hintere Zubehörkanäle in voller Gehäusehöhe
Der integrierte und einstellbare Zubehörkanal auf der Rückseite bietet Zero-U-Montagepositionen für werkzeugloses Zubehör. Jeder Kanal verfügt über zwei Montageschächte zur Unterstützung einer Kombination aus bis zu vier Zubehörteilen wie PDUs und vertikalen Kabelorganisatoren. 1070 mm (42 Zoll), 825 mm (32 Zoll) und tiefe Gehäuse sowie Netzwerkgehäuse umfassen zwei Kanäle. 1200 mm (48 Zoll) tiefe Gehäuse umfassen vier Kanäle. Die Kanäle sind werkseitig auf der Rückseite des Gehäuses vorinstalliert, können jedoch entlang der Seitenstrebe an andere Stellen des Gehäuses verschoben werden, um das Kabelmanagement dort zu platzieren, wo es am meisten benötigt wird.
Geteilte Hecktüren
Geteilte Rücktüren verbessern den Zugang und die Wartung der Rückseite der Rack-montierten Geräte. Die geteilten Hecktüren tragen zur Maximierung der Bodenfläche bei. Hinter den Gehäusen ist lediglich ein Freiraum von 279 mm (11 Zoll) erforderlich, damit die Tür schwingen kann.
Gehäuse-Assemble-to-Order-Optionen (ATO) möglich
Die Gehäuse-ATO-Optionen (Assemble-to-Order) bieten Gehäusekunden ein Maß an Anpassung, das über die Standardgehäusemodelle hinausgeht. Diese Anpassung beschränkt sich auf die Montage des Gehäuses selbst und umfasst keine zusätzlichen am Gehäuse montierten Komponenten. Beispielsweise kann das Gehäuse ohne Seitenwände, Türen oder ohne Seitenwände und Türen aufgebaut werden. Informationen zu Gehäusegrößenoptionen und Verfügbarkeit finden Sie auf apc.com.
Spezielle Verpackungsoptionen für den Versand von Racks mit vormontierter Ausrüstung
Gehäuse mit stoßfester Verpackung sind Standardgehäuse mit Vorkehrungen im Verpackungsdesign und Gehäuseaufbau für den Versand der Gehäuse mit darin montierter Ausrüstung. Umfangreiche Branchenerfahrung bei den führenden IT-Herstellern und zuletzt Cisco®-Zertifizierung für die Vormontage und Auslieferung von Cisco Unified Computing Systems (UCS). Informationen zu Gehäusegrößenoptionen und Verfügbarkeit finden Sie auf apc.com.
Integrierte Verbindungshardware mit Gehäuseausrichtung in mehreren Breiten
Die Gehäuse verfügen über vorinstallierte Verbindungshardware, um die Gehäuse in einer Reihe zu verbinden und dem Gehäuse zusätzliche Stabilität zu verleihen. Die vorinstallierten Verbindungsteile umfassen Löcher für die Verbindung mit einem angrenzenden Gehäuse im Abstand von 600 mm oder 24 Zoll, je nach Grundriss.
Niedrige Rollen und von unten oder oben verstellbare Nivellierfüße
Gehäuse werden standardmäßig sowohl mit Nivellierfüßen als auch mit Rollen geliefert. Die Nivellierfüße können mithilfe eines Schraubendrehers oder Bohrers schnell eingestellt werden, sodass Sie nicht mit einem Schraubenschlüssel darunter greifen müssen.
Technische Daten
Merkmale |
Rack-Kapazität |
12HE |
Typ |
Freistehendes Regal |
Maximale Gewichtskapazität |
272 kg |
Produktfarbe |
Schwarz |
Inklusive Seitenwände |
Ja |
Schloss |
Ja |
Schlüsselschloss an der Vordertür |
Ja |
Internationaler Schutzkodex (IP) |
IP20 |
Zertifikat |
UL 2416, UL 60950-1, REACH |
Gewicht und Abmessungen |
Größe (imperial) |
48,3 cm (19 Zoll) |
Breite |
600 mm |
Tiefe |
900 mm |
Höhe |
658 mm |
Gewicht |
54 kg |
Einbautiefe (min) |
19,1 cm |
Einbautiefe (max) |
75,6 cm |
Verpackungsdetails |
Paketbreite |
750 mm |
Verpackungstiefe |
995 mm |
Pakethöhe |
795 mm |
Paketgewicht |
75 kg |
Technische Details |
Gesamter CO2-Fußabdruck (kg CO2e) |
227,57 |
Konformitätsbescheinigungen |
RoHS |
Logistische Daten |
Harmonisierter Systemcode (HS) |
85381000 |
